(Pode haver mais especificações desse mesmo item, tais como: material, acabamento, rosca, entre outros que não se encontram no site. Se esse for o caso, bastas nos contatar.)

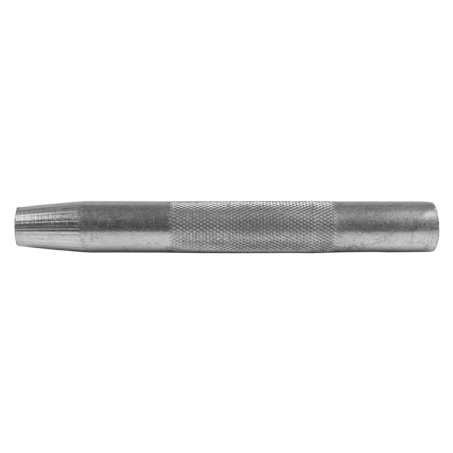

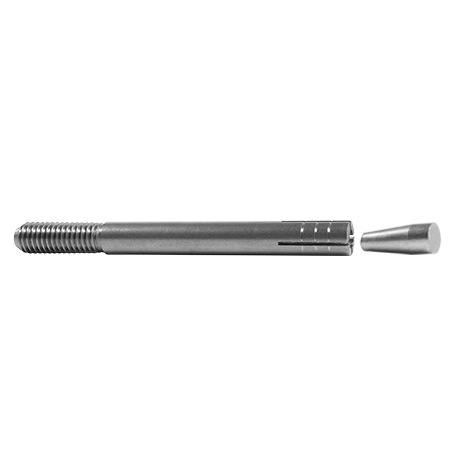

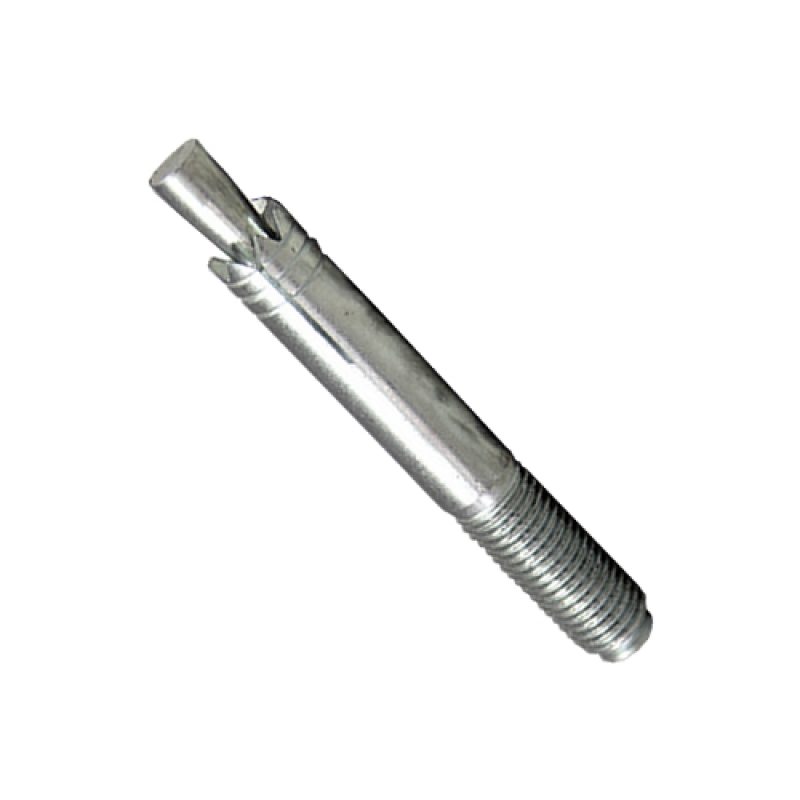

| BTE | Para chumbadores de rosca externa: ARX e ARXS | |||||
|---|---|---|---|---|---|---|
| Diâmetro | 1/4” | 5/16” | 3/8” | 1/2”* | 5/8” | 3/4” |
| Código | BTE14 | BTE56 | BTE38 | BTE12 | BTE58 | BTE34 |
| Código | Diâmetro da rosca (pol.) | Comprimentos | Furo | Distâncias³ (mm) | Espessura máxima a fixar (mm) | Chave** (pol.) | Torque (kgf.m) | Cargas últimas² (kgf) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Chumbador (mm) | Rosca (mm) | Diâmetro (pol. – mm) | Profundidade mínima¹ (mm) | Fixador fixador | Fixador borda | Tração | Corte | |||||
| XS14134 | 1/4” | 1.3/4” | 20 | 1/4” – 6,5 | 30 | 90 | 45 | 8 | 7/16” | 0,7 | 1.020 | 707 |
| XS14212 | 2.1/2” | 27 | ||||||||||
| XS14358 | 3.5/8” | 54 | ||||||||||
| XS56238 | 5/16” | 2.3/8” | 25 | 5/16” – 8 | 35 | 105 | 52 | 17 | 1/2” | 1,7 | 1.140 | 1.162 |
| XS56338 | 3.3/8” | 42 | ||||||||||
| XS38214 | 3/8” | 2.1/4” | 30 | 3/8” – 9,5 | 45 | 135 | 67 | 2 | 9/16” | 3 | 2.130 | 1.703 |
| XS38300 | 3” | 21 | ||||||||||
| XS38334 | 3.3/4” | 40 | ||||||||||
| XS12234 | 1/2”* | 2.3/4” | 35 | 1/2” – 13 | 55 | 165 | 82 | 2 | 3/4” | 6 | 3.180 | 3.030 |
| XS12312 | 3.1/2” | 19 | ||||||||||
| XS12438 | 4.3/8” | 41 | ||||||||||
| XS12514 | 5.1/4” | 64 | ||||||||||
| XS58338 | 5/8” | 3.3/8” | 45 | 5/8” – 16 | 65 | 195 | 97 | 3 | 15/16” | 12 | 3.600 | 4.933 |
| XS58438 | 4.3/8” | 29 | ||||||||||
| XS58500 | 5” | 45 | ||||||||||
| XS58700 | 7” | 95 | ||||||||||
| XS34478 | 3/4” | 4.7/8” | 45 | 3/4” – 19 | 80 | 240 | 120 | 24 | 1.1/8” | 23,9 | 3.880 | 7.273 |
| XS34614 | 6.1/4” | 59 | ||||||||||
| XS34812 | 8.1/2” | 116 | ||||||||||
¹Profundidade padrão. ²Os valores obtidos são baseados sobre a média de ensaios e especificações técnicas, com uso de aço ABNT 1010/1020 e concreto de 30 MPa. Atenção: esses valores são cargas últimas; utilize sempre coeficiente de segurança. ³Distância mínima recomendada. Para menores, consulte o Departamento Técnico. *Rosca 12 WW. **Chave válida para porcas tipo leves ANSI/ASME B 18.2.2.
